詳情介紹:
簡介
電動葫蘆是一種特種起重設備，安裝在天車、龍門吊之上，電動葫蘆具有體積小，自重輕，操作簡單，使用方便等特點，用于工礦企業，倉儲，碼頭等場所。
電動葫蘆結構緊湊，電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置。其缺點為：長度尺寸大，寬度方面尺寸大，結構粗笨，機械效率低，加工較難等。液壓系統為雙重控制，溢流調節閥、磁接點壓力表均可對壓力進行精確的控制。電器控制部門采用了低電壓控制，增加了支配系統的安全性。
產品特點

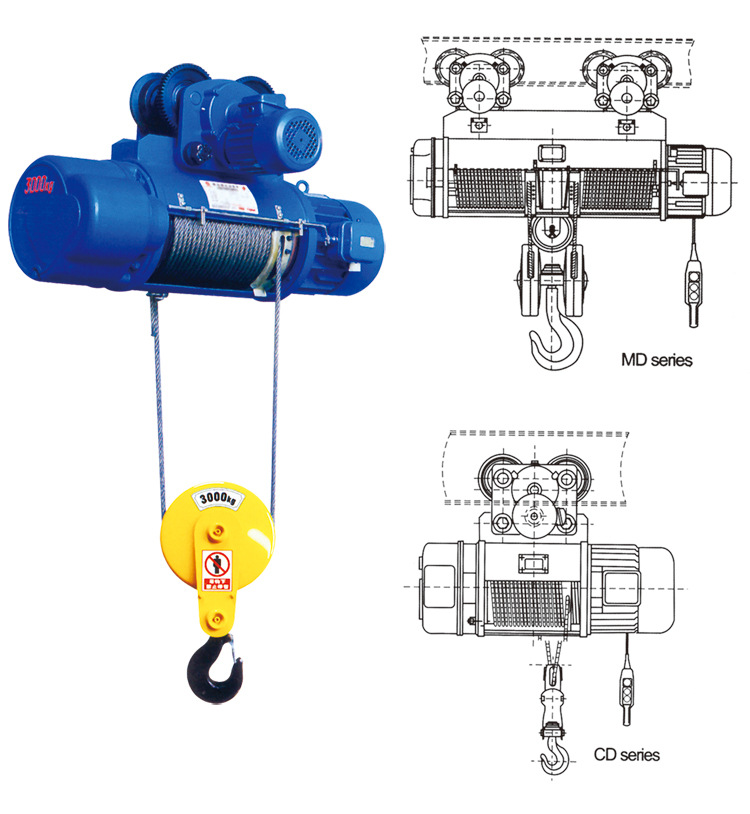

CD1型電動葫蘆產品特點：重量輕、體積小、結構緊湊、品種規格多、運行平穩、操作簡單，使用方便。它們可以在同一平面上直的、彎曲的、循環的架空軌道上使用，也可以在以工字鋼為軌道的電動單梁、手動單梁、橋式、懸掛、懸臂、龍門等起重機上使用。CD1型電動葫蘆廣泛應用在工廠、貨棧、碼頭、電站、伐木場等場合，是起升搬運物品最理想的起重設備。
安裝使用

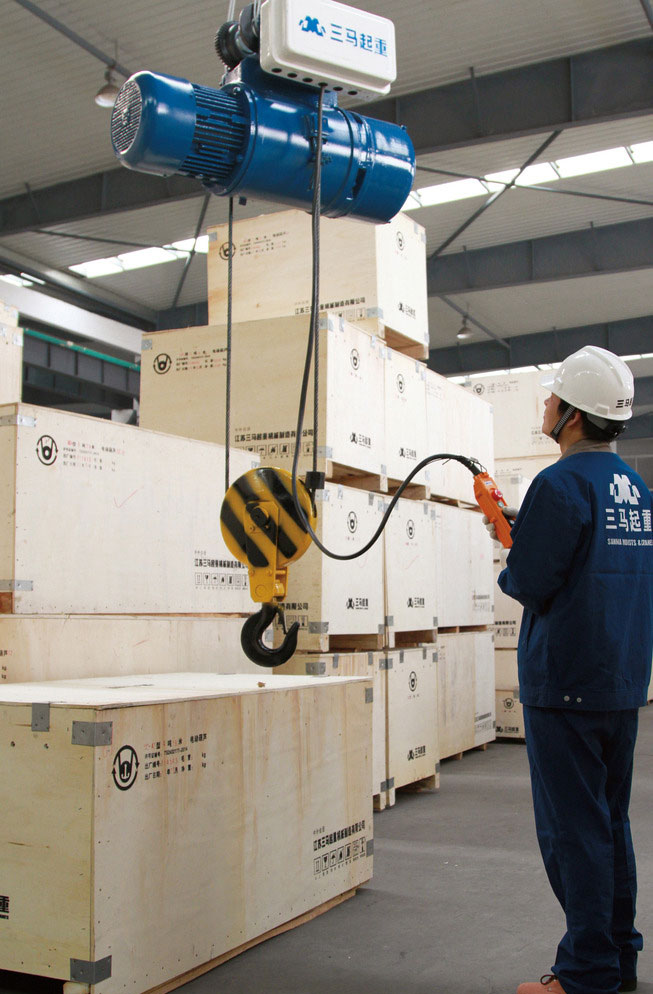

電動葫蘆一般安裝在單梁起重機，橋式起重機，門式起重機，懸掛起重機上。稍加改造，還可以作卷揚機用。因此，它是提高勞動效率，改善勞動條件的必備機械。
運行條件
環境溫度：-20℃～+40℃
工作制度：中級JC25%
重級：JC40%
當中級工作制度電動葫蘆的起重量降低30%時，即為重級工作制度JC40%的電動葫蘆。
重級工作制度JC40%的電動葫蘆是用在工作比較繁重，負載經常在額定值或要求安全系數較高的情況下。
電動葫蘆結構減速器：采用三級定軸斜齒輪轉動機構，齒輪和齒輪軸用經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。減速器自成一個部件，裝卸極為方便。
控制箱：采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的裝置。確保了電動葫蘆的安全運行。電器元件壽命長，使用可靠。
鋼絲繩：起重鋼絲繩包括磷化涂層鋼絲繩、鍍鋅鋼絲繩和不銹鋼絲繩，執行現行國家標準GB/T5972-1986《起重機械用鋼絲繩檢驗和報廢實用規范》，保證了經久耐用。
錐形電動機：起升電機采用較大起動力矩錐形轉子制動異步電動機，無須外加制動器。電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54。
按鈕開關：手操作輕巧靈便，分有繩操縱和無線遙控兩種方式。
電動葫蘆的組成部分有：電機、傳動機構、卷筒和鏈輪。
以電機和卷筒相互位置不同大致可分為四種類型：
(1)電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置，寬度方面尺寸大，結構笨重，機械效率低，加工較困難，已沒有廠家生產這種結構型式的產品了。
(2)電動機軸線平行于卷筒軸線的電動葫蘆，其優點為高度與長度尺寸小。其缺點為寬度尺寸大，分組性、制造與裝配復雜，軌道轉彎半徑大。
(3)電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小，結構緊湊。其主要缺點為電機散熱條件差，分組性差，檢查、安裝、維護電機不便，供電裝置復雜。
(4)電機裝在卷筒外面的電動葫蘆，其優點為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為長度尺寸大。
工作條件
CD1型電動葫蘆適用于溫度-20℃—40℃，相對濕度≤85%，海拔1000m以下，無火災、爆炸危險和腐蝕性介質的環境中工作，禁止調運熔化金屬，有毒、易燃、易爆物品。所適用的電源為交流三相、50Hz、380v；本產品的工作類型為中級，使用中機構工作級別每提高一級，其額定起吊量必須相應降低20%。
應用領域
提升、牽移、裝卸重物，油罐倒裝焊接，如各種大中型砼、鋼結構及機械設備的安裝和移動，適用于建筑安裝公司、廠礦的土木建筑工程及橋梁施工、電力、船舶、汽車制造、建筑、公路、橋梁、冶金、礦山、邊坡隧道、井道治理防護等基礎建設工程的機械設備。
注意事項
(1)使用前檢查工作
a.在操作者步行范圍內、視線范圍、重物通過的路線上應無障礙物和漂浮物。
b.手控按鈕上下、左右方向應動作準確靈敏，電動機和減速器應無異常聲響。
c.制動器應靈敏可靠。
d.電動葫蘆運行軌道上應無異物。
e.上下限位器動作應準確靈敏。
f.吊鉤止動螺母應緊固牢靠。
g.吊鉤在水平和垂直方向轉動應靈活。
h.吊鉤滑輪應轉動靈活。
i.鋼絲繩應無明顯裂痕，在卷筒上排列整齊，無脫開滑輪槽、亂扭、疊扣等跡象，潤滑良好。
j.吊輔具無異常現象。
k.電動葫蘆的工作環境溫度為－25～+40℃
l.電動葫蘆不適用于充滿腐蝕性氣體或相對濕度大于85%的場所，不能代替防爆葫蘆，不宜吊運熔化金屬或有毒、易燃和易爆物品。
m.電動葫蘆不得旁側吊卸重物，禁止超負荷使用。
n.在使用過程中，操作人員應隨時檢查鋼絲繩是否有亂扣、打結、掉槽、磨損等現象，如果出現應及時排除，并要經常檢查導繩器和限位開關是否安全可靠。
o.在日常工作中不得人為地使用限位器來停止重物提升或停止設備運行。
p.工作完畢后，關閉電源總開關，切斷主電源。
q.應設專門維修保養人員每周對電動葫蘆主要性能和安全狀態檢查一次，發現故障及時排除。
